Illustratorのテキストでキリトリ線を描いてみよう。
0
    JUGEMテーマ:Adobe CS5
    スクリーンショット 2015-11-04 0.33.34.png
    今回はIllustratorでハサミマークや文字が入ったキリトリ線を描いてみます。
    雑誌の角に付いてる引換券とか応募券とかそういった用途に使えると思います。

    線とテキスト併用すると下地の色の境界部分の透かし部分や線とテキストの色指定などがメンドクサイので
    中点(ナカグロ)を利用してテキストのみで破線も表現してみましょう。

    とりあえず今回使用するフォントはヒラギノ角ゴProW3を予定して
    まず、中点のアキ量を設定します。

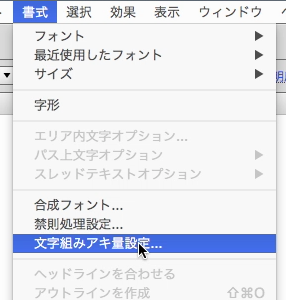

    書式>文字組みアキ量設定
    スクリーンショット 2015-11-04 0.04.02.png

    新規ボタンを押します。
    スクリーンショット 2015-11-04 0.04.32.png

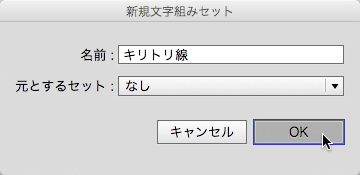

    名前を付けて、元とするセットはとりあえず「なし」でOK
    スクリーンショット 2015-11-04 0.05.00.png

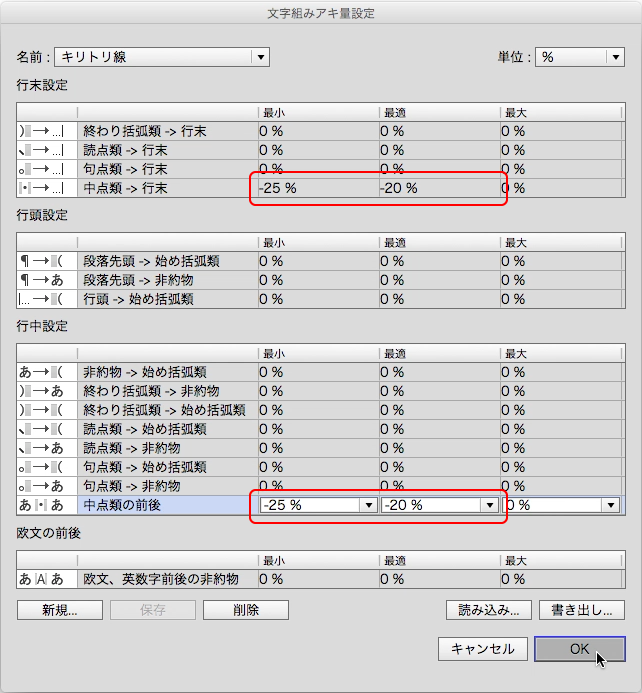

    中点類->行末と中点類の前後を変更します。
    スクリーンショット 2015-11-04 0.05.33.png
    最小を-25%、最適を-20%にします。
    (中点類->行末は最適-25%でも良かったかも…)

    これで準備OK
    中点のアキ量がどんな感じか確認してみます。

    文字のベースラインと中点の中心がセンターにくるように縦書きを使います。
    スクリーンショット 2015-11-04 0.09.41.png

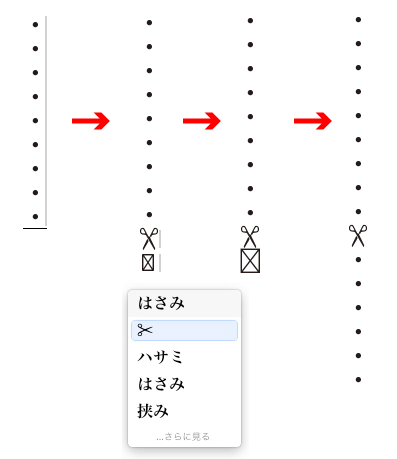

    中点を適当に入力してはさみマークも入れます。
    (ヒラギノや小塚のProフォントならハサミマーク出ると思います。)
    スクリーンショット 2015-11-04 0.11.04.png
    ↑ちなみに小塚ゴシックPro R

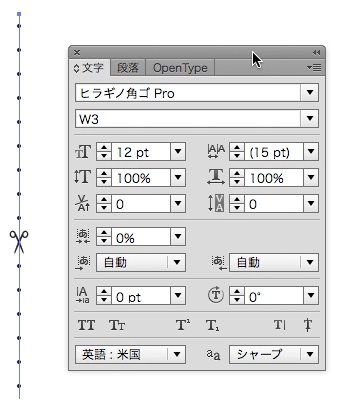

    フォントをヒラギノ角ゴProW3にしてみます。
    スクリーンショット 2015-11-04 0.11.34.png
    お、ハサミの形が変わった。

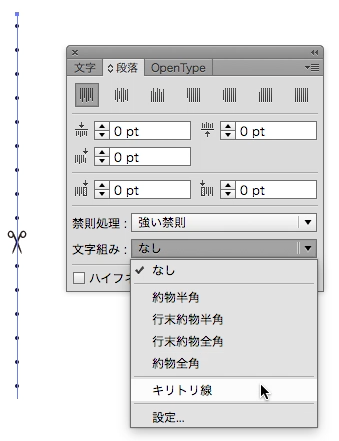

    段落設定パネルで文字組み部分に先ほど作ったアキ量設定の名前を選択
    スクリーンショット 2015-11-04 0.11.52.png

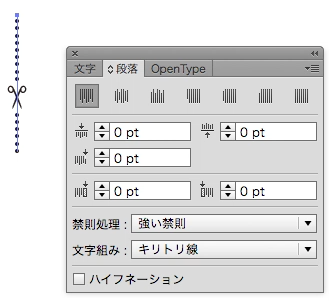

    中点が詰まって破線として使えそうです。
    スクリーンショット 2015-11-04 0.12.03.png

    では実際に使ってみます。

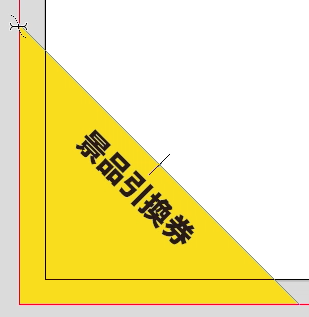

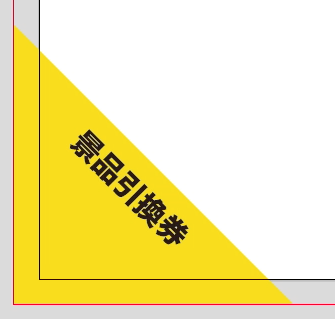

    サンプルで左下角に三角の景品応募券が付いているバターンを用意しました。
    スクリーンショット 2015-11-04 0.20.27.png

    ダイレクト選択ツールに切り替えて
    スクリーンショット 2015-11-04 0.20.53.png

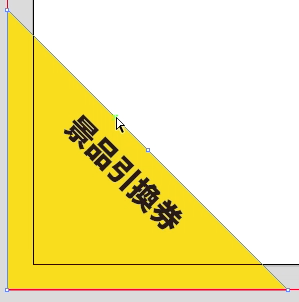

    キリトリ線となる辺を選択
    スクリーンショット 2015-11-04 0.21.09.png

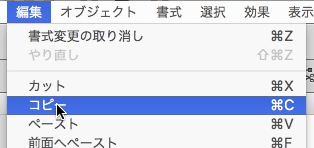

    コピー
    スクリーンショット 2015-11-04 0.21.18.png

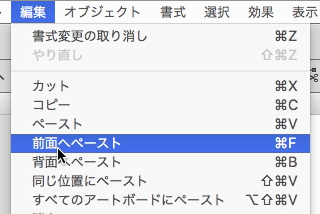

    前面へペースト


    新しい線が出来ました。
    スクリーンショット 2015-11-04 0.22.02.png

    パス上文字(縦)ツールに切り替えて
    スクリーンショット 2015-11-04 0.22.12.png

    線の先端付近でクリック
    スクリーンショット 2015-11-04 0.22.54.png
    ※今回もうセンタリング適用されてます。

    あとは必要な中点とハサミマークを入力
    スクリーンショット 2015-11-04 0.23.22.png

    文字サイズも調整
    スクリーンショット 2015-11-04 0.24.01.png

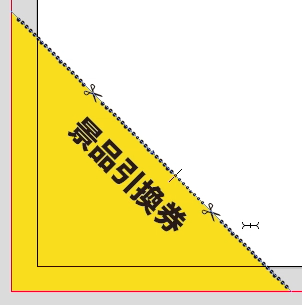

    ざっくりこんな感じでいいんじゃないでしょうか。
    スクリーンショット 2015-11-04 0.25.14.png

    <キリトリ線>の文字も入れてみます。
    スクリーンショット 2015-11-04 0.25.33.png

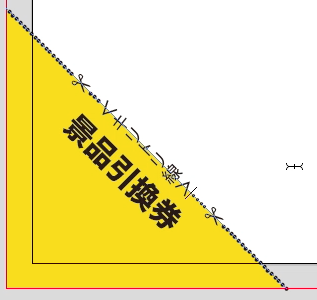

    縦書きなので文字の向きが意図しない方向になっちゃいますね。
    スクリーンショット 2015-11-04 0.25.47.png

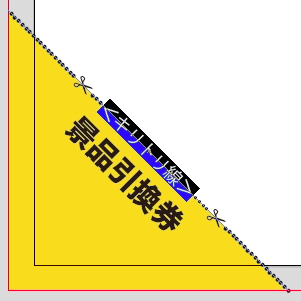

    向きがオカシイ部分を選択して
    スクリーンショット 2015-11-04 0.26.12.png

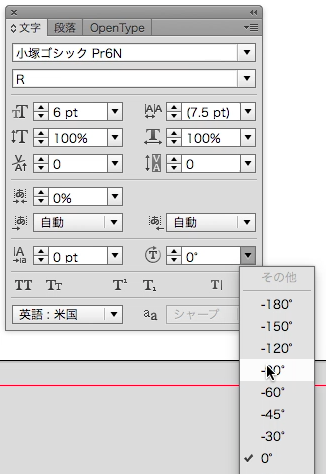

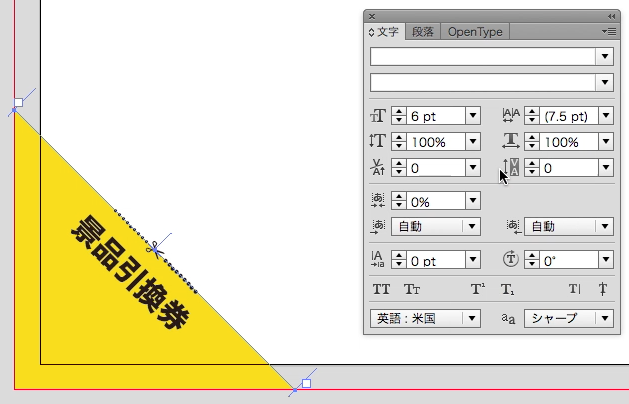

    文字パレットの文字回転を-90°にします。
    スクリーンショット 2015-11-04 0.26.20.png

    向きが修正されました。
    スクリーンショット 2015-11-04 0.26.30.png

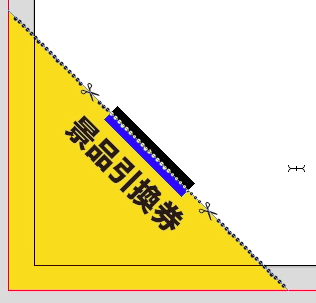

    さらに微調整
    スクリーンショット 2015-11-04 0.27.20.png

    こんな感じで作成すればハサミマーク間の破線の長さもコピー&ペーストで同じ長さに出来ますし、微調整も楽ですね。

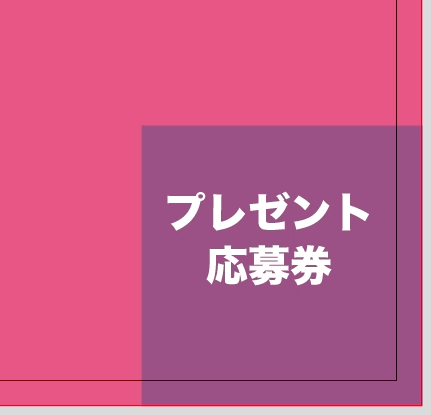

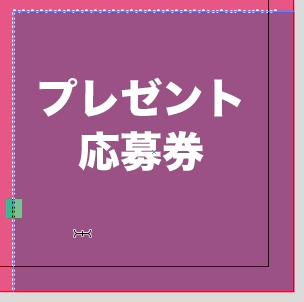

    四角く切るタイプのキリトリ線も同じようにできます。
    スクリーンショット 2015-11-04 0.28.06.png

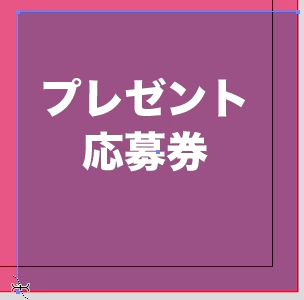

    ダイレクト選択ツールで角を選択
    スクリーンショット 2015-11-04 0.28.16.png

    コピー&前面ペーストして
    パス上文字(縦)ツールに切り替えて線の先端付近でクリック
    スクリーンショット 2015-11-04 0.28.36.png

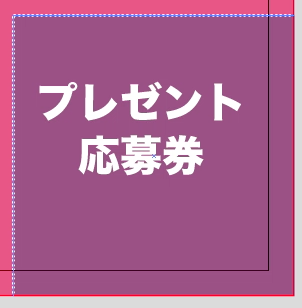

    中点をひたすら入力
    スクリーンショット 2015-11-04 0.29.52.png

    必要な部分にハサミマークいれます。

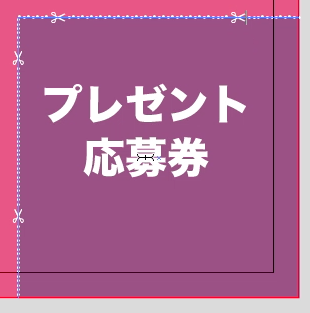

    スクリーンショット 2015-11-04 0.30.45.png
    スクリーンショット 2015-11-04 0.31.06.png

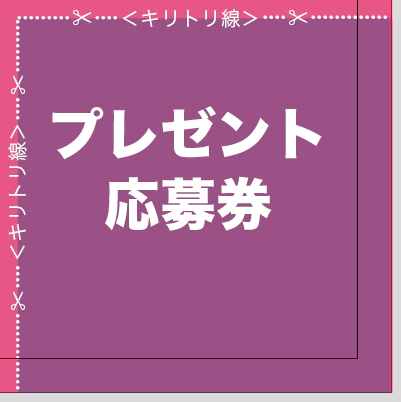

    文字を入れて向き替えて微調整
    スクリーンショット 2015-11-04 0.31.23.png

    パス上文字(縦)ツールを使うので曲線もOK。ハサミマークも線の向きに揃いますね。
    スクリーンショット 2015-11-04 0.33.23.png


    ただ、破線の形状・サイズが使うフォントの中点の形状・サイズに影響されますので、
    気に入った破線にならない場合は合成フォント使って約物のフォントを替えたり、
    欧文フォントの水平縮小して中点の代わりにハイフン繋げてトラッキングで破線の間隔を調整する必要ありますが、
    あまりお手軽ではなくなってしまうので今回割愛します。
