Illustratorのアピアランスを駆使して美味しそうなドーナツを作ってみよう。その5(オールドファッション編)
0
    JUGEMテーマ:Adobe CS5
    スクリーンショット 2015-03-12 3月12日11.01.36 木.png
    今回はオールドファッション編です。
    ドーナツ本体としては最後となります。

    今までのドーナツ同様円を作成
    スクリーンショット 2015-03-11 3月11日9.41.07 水.png

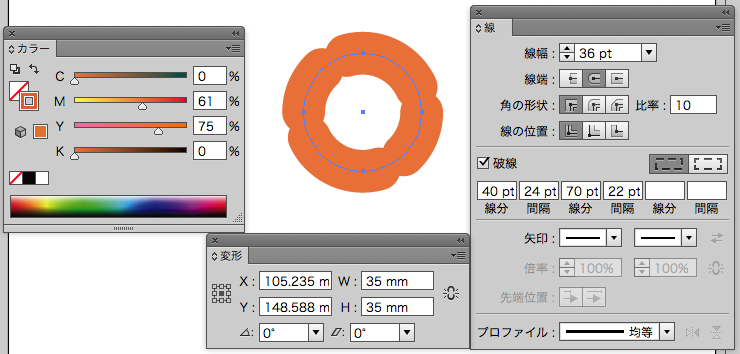

    35mm×35mmの円を作成して
    線幅36pt
    ボコボコした部分を強調したいので破線にします。
    線端を丸型線端にして
    破線にチェック
    線分40pt/間隔24pt/線分70pt/間隔22ptに設定(CS4以前は少し調整が必要かも知れません)
    線の色:C0% M61% Y75% K0%

    ​その線に対して

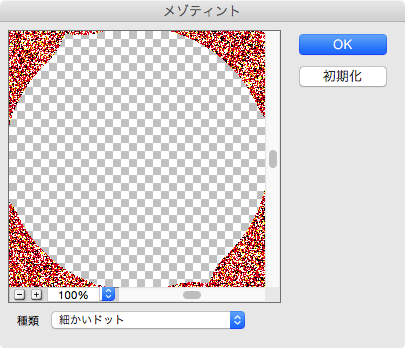

    効果>ピクセレート>メゾティント
    スクリーンショット 2015-03-11 3月11日9.41.36 水.png
    種類:細かいドット
    でOK

    次に

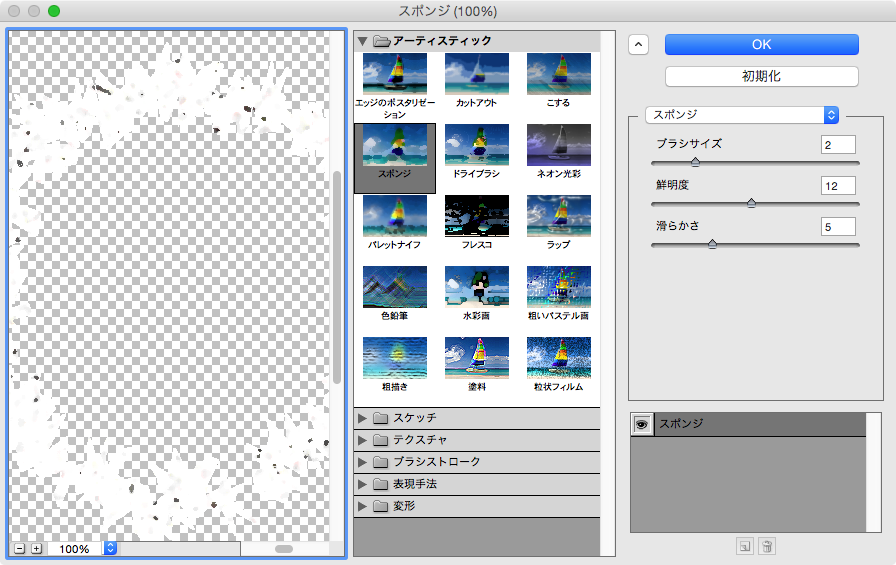

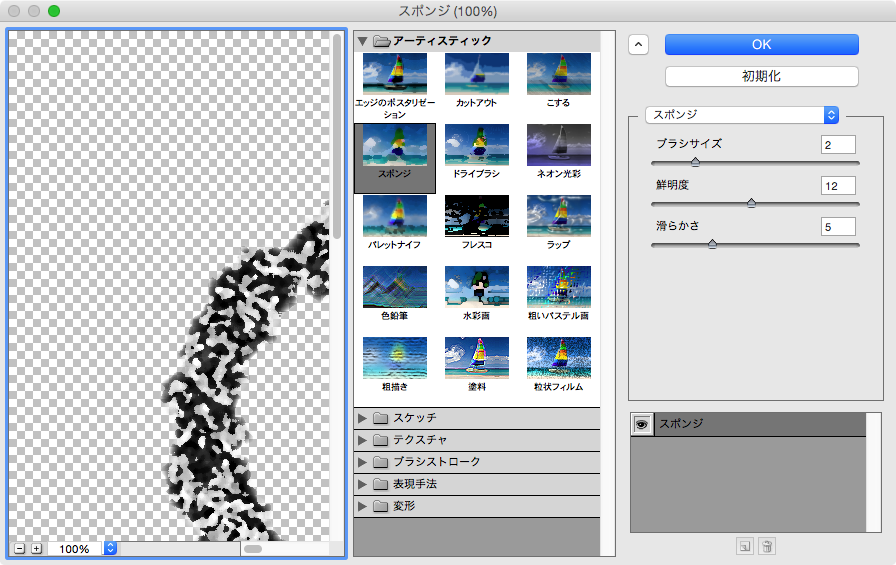

    効果>アーティスティック>スポンジ
    スクリーンショット 2015-03-11 3月11日9.41.54 水.png
    ブラシサイズ:2 鮮明度:12 滑らかさ:5
    これで下地の線の設定は終了。

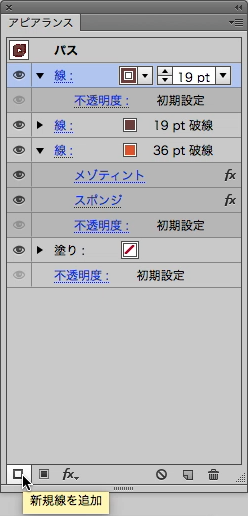

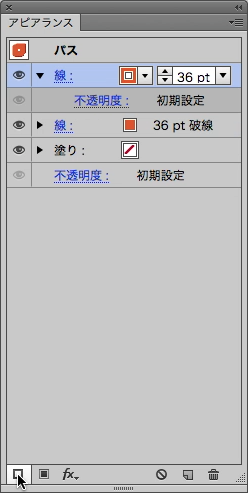

    続いてアピアランスパネルで新規線を追加
    スクリーンショット 2015-03-11 3月11日9.44.16 水.png

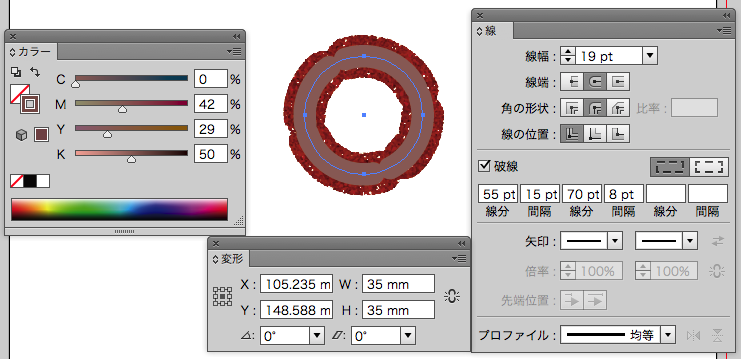

    その線の設定は
    スクリーンショット 2015-03-11 3月11日9.45.10 水.png
    線幅19pt
    線端を丸型線端にして
    破線にチェック
    線分55pt/間隔15pt/線分70pt/間隔8ptに設定
    線の色:C0% M42% Y29% K50%

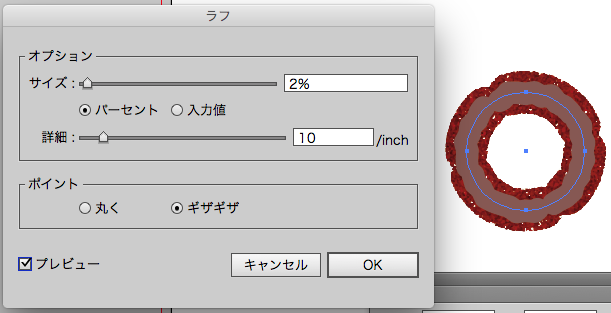

    効果>パスの変形>ラフ
    スクリーンショット 2015-03-11 3月11日9.45.55 水.png
    サイズ:2% 詳細:10/inch ポイント:ギザギザ
    でOK

    効果>パス>パスのアウトライン

    再び

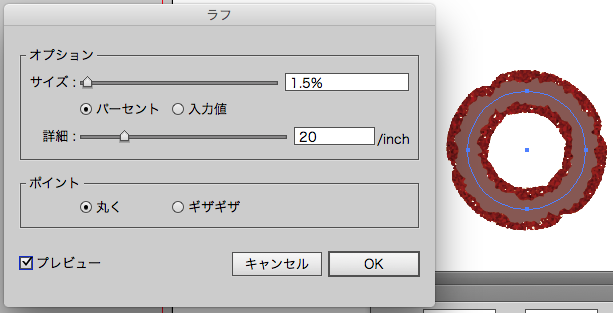

    効果>パスの変形>ラフ
    スクリーンショット 2015-03-11 3月11日9.46.18 水.png
    サイズ:1.5% 詳細:20/inch ポイント:丸く
    でOK

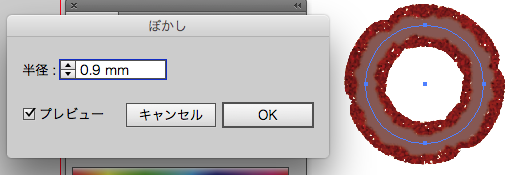

    続いて周辺をぼかします。
    効果>スタイライズ>ぼかし
    スクリーンショット 2015-03-11 3月11日9.47.14 水.png
    半径0.9mmとします。

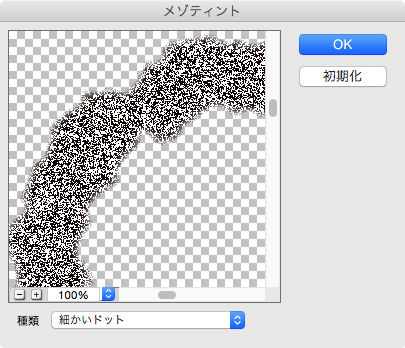

    効果>ピクセレート>メゾティント
    スクリーンショット 2015-03-11 3月11日9.48.11 水.png
    種類:細かいドット
    ここでほぼモノクロになってしまいますのでパスの線の色はぼかし部分に若干影響がある程度になります。

    効果>アーティスティック>スポンジ
    スクリーンショット 2015-03-11 3月11日9.48.19 水.png
    ブラシサイズ:2 鮮明度:12 滑らかさ:5

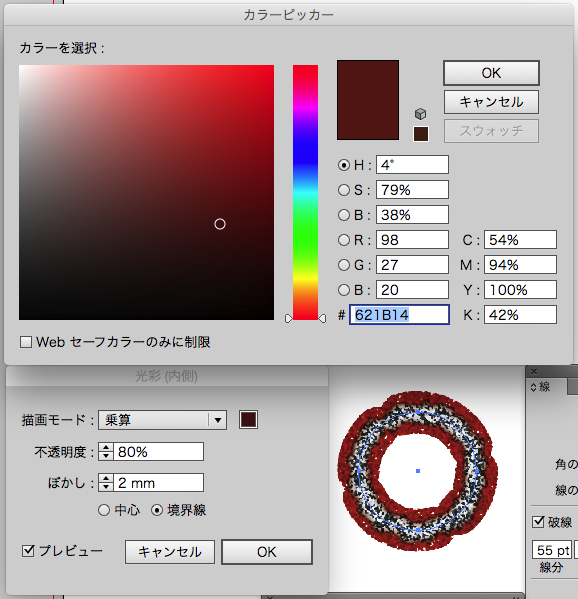

    効果>スタイライズ>光彩(内側)
    スクリーンショット 2015-03-11 3月11日9.49.26 水.png
    描画モード:乗算 不透明度80% ぼかし:2mm
    カラーをC54% M94% Y100% K42%

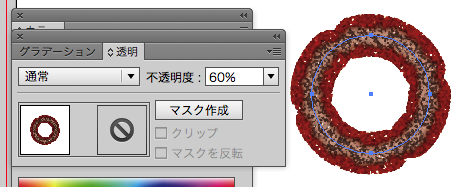

    不透明度を変更します。
    スクリーンショット 2015-03-11 3月11日9.49.45 水.png
    描画モード:通常 不透明度:60%

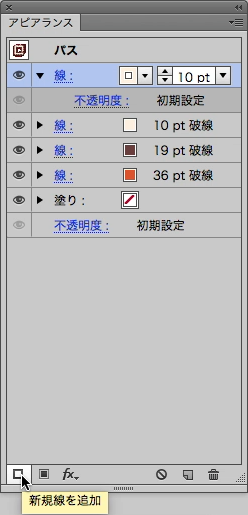

    内側にもう少し深みと複雑さ増すために線を追加します。
    スクリーンショット 2015-03-12 3月12日10.26.25 木.png

    線の設定

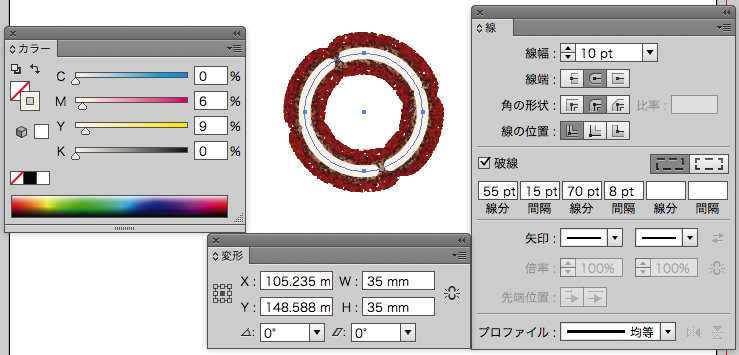

    スクリーンショット 2015-03-12 3月12日10.27.34 木.png
    線幅10pt
    線端を丸型線端にして
    破線にチェック
    線分55pt/間隔15pt/線分70pt/間隔8ptに設定(これの前に追加した線と同じ)
    線の色:C0% M6% Y9% K0%

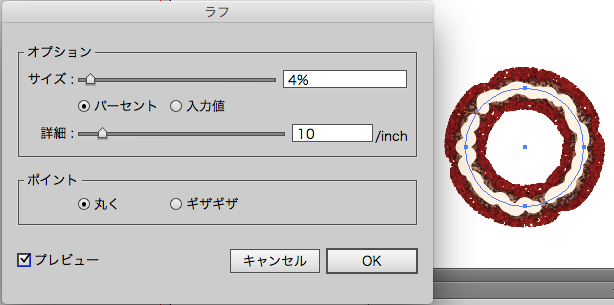

    効果>パスの変形>ラフ
    スクリーンショット 2015-03-12 3月12日10.27.52 木.png
    サイズ:4% 詳細:10/inch ポイント:丸く
    でOK

    効果>パス>パスのアウトライン

    再び

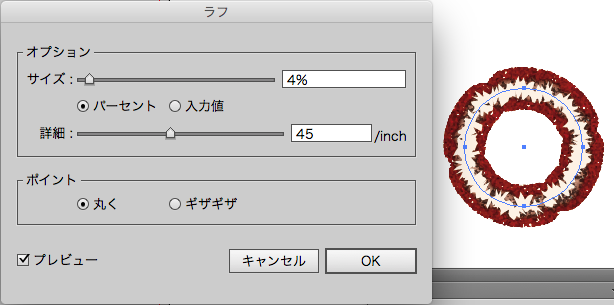

    効果>パスの変形>ラフ
    スクリーンショット 2015-03-12 3月12日10.28.35 木.png
    サイズ:4% 詳細:45/inch ポイント:丸く
    でOK

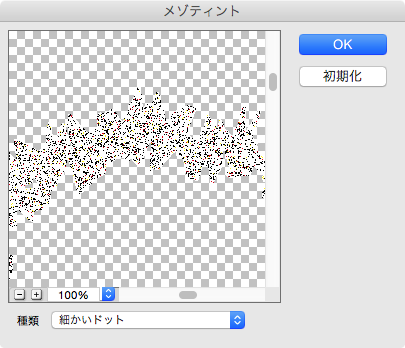

    効果>ピクセレート>メゾティント
    スクリーンショット 2015-03-12 3月12日10.29.00 木.png
    種類:細かいドット

    効果>アーティスティック>スポンジ
    スクリーンショット 2015-03-12 3月12日10.29.28 木.png
    ブラシサイズ:2 鮮明度:12 滑らかさ:5

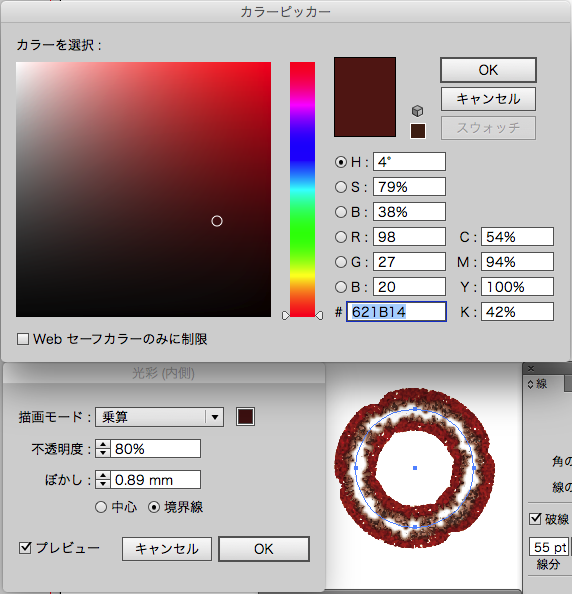

    効果>スタイライズ>光彩(内側)
    スクリーンショット 2015-03-12 3月12日10.30.09 木.png
    描画モード:乗算 不透明度80% ぼかし:0.89mm
    カラーをC54% M94% Y100% K42%

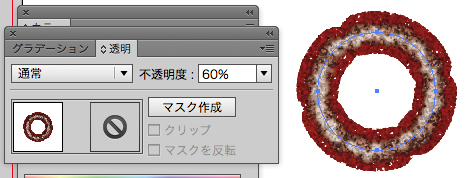

    不透明度を変更。
    スクリーンショット 2015-03-12 3月12日10.30.28 木.png
    描画モード:通常 不透明度:60%


    全体的に色を調節するために
    さらに線を追加。
    スクリーンショット 2015-03-12 3月12日10.52.02 木.png

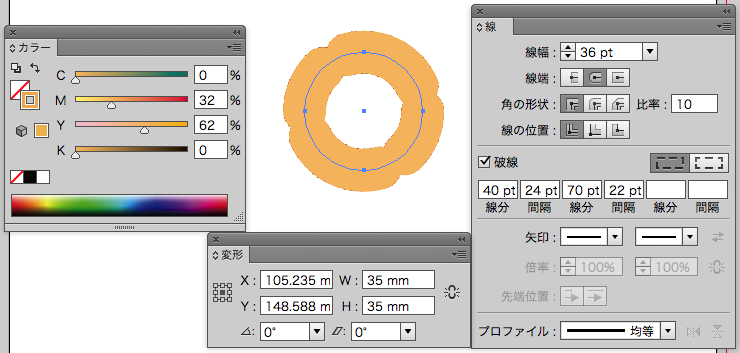

    線の設定
    スクリーンショット 2015-03-12 3月12日10.53.41 木.png
    線幅36pt
    線端を丸型線端にして
    破線にチェック
    線分40pt/間隔24pt/線分70pt/間隔22ptに設定
    線の色:C0% M32% Y62% K0%
    (色以外は最初の線と同じ)

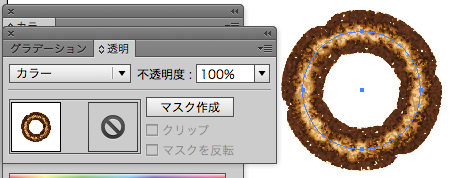

    不透明度を設定
    スクリーンショット 2015-03-12 3月12日10.54.16 木.png
    描画モード:カラー 不透明度:100%

    だいぶそれらしくなりました。

    全体に「ラフ」をかけたいので

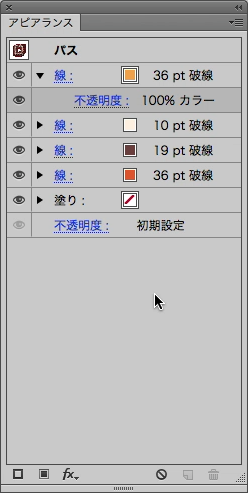

    アピアランスパネルで線の選択を外します。
    スクリーンショット 2015-03-12 3月12日10.55.44 木.png

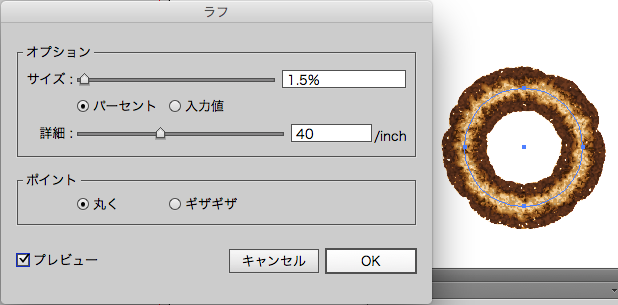

    効果>パスの変形>ラフ
    スクリーンショット 2015-03-12 3月12日10.57.01 木.png
    サイズ:1.5% 詳細:40/inch ポイント:丸く
    でOK

    ボコボコした感じが増しました。

    効果>スタイライズ>光彩(内側)
    スクリーンショット 2015-03-12 3月12日10.57.39 木.png
    描画モード:乗算 不透明度60% ぼかし:3mm
    カラーをC0% M70% Y100% K100%

    あとはドロップシャドウを付けて完成
    スクリーンショット 2015-03-12 3月12日10.58.52 木.png

    スクリーンショット 2015-03-12 3月12日11.01.36 木.png
    かなり試行錯誤しましたので、途中いらない効果や無駄な色設定等あると思います。

    参考記事Illustratorのアピアランスを駆使して美味しそうなドーナツを作ってみよう。その1
    Illustratorのアピアランスを駆使して美味しそうなドーナツを作ってみよう。その2(イーストドーナツ編)
    Illustratorのアピアランスを駆使して美味しそうなドーナツを作ってみよう。その3(フレンチクルーラー編)
    Illustratorのアピアランスを駆使して美味しそうなドーナツを作ってみよう。その4(ポンデリング編)
    Illustratorのアピアランスを使ってドーナツの付けチョコを作ってみよう。
    Illustratorのアピアランスを駆使してドーナツのトッピングを作ってみよう。
