Illustratorでパスを全てのアンカーポイントで分割(その2)
0
    JUGEMテーマ:Adobe CS5
    スクリーンショット 2014-07-28 7月28日23.30.42 月.png
    前回選択中のパスを全てのアンカーポイントでバラバラにする方法を書きましたが、
    調べてみると他にも方法がありました。

    「選択したアンカーポイントでパスを切断」ボタンです。
    こんな機能があったなんて知らなかった…
    こっちが王道ですね。

    ダイレクト選択ツールを使用中に、選択中のパスの一部が選択された状態でないとコントロールパネルに表示されませんので、

    1.切断したいオブジェクトのアンカーポイントを1つだけ選択から外して切断してから残ったアンカーポイントを切断。

    2.切断したいオブジェクト以外にダミーオブジェクトを用意してダミー側の一部も選択された状態で切断してダミーオブジェクトを削除

    の2つの方法が手っ取り早そうです。
    では早速やってみましょう。

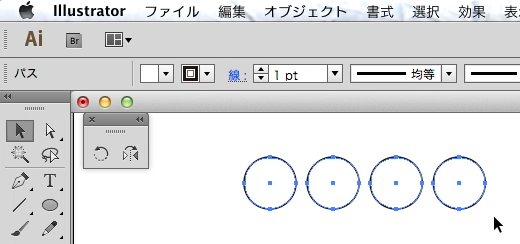

    今回は4つの円を全てのアンカーポイントで切断したいと思います。
    スクリーンショット 2014-07-28 7月28日23.20.16 月.png


    1.切断したいオブジェクトのアンカーポイントを1つだけ選択から外して切断してから残ったアンカーポイントを切断。

    まずダイレクト選択ツールに切り替えます。
    スクリーンショット 2014-07-28 7月28日23.20.37 月.png

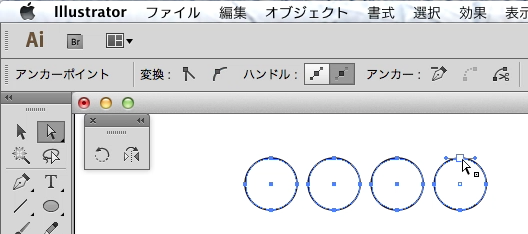

    全て選択した状態からShiftを押しながらアンカーポイントを1つだけクリックして選択解除します。
    スクリーンショット 2014-07-28 7月28日23.21.36 月.png

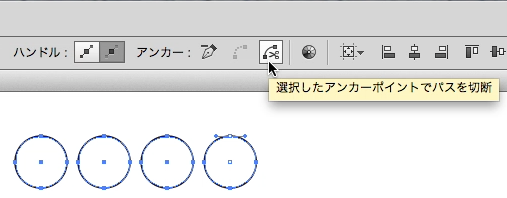

    コントロールパネルの「選択したアンカーポイントでパスを切断」ボタンをクリック。
    スクリーンショット 2014-07-28 7月28日23.21.53 月.png

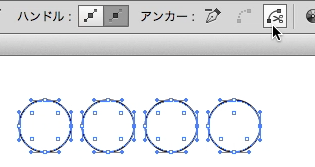

    選択解除したアンカーポイント以外が切断されました。
    スクリーンショット 2014-07-28 7月28日23.22.18 月.png

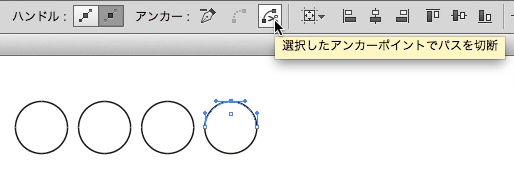

    残ったアンカーポイントをダイレクト選択ツールで選択して
    「選択したアンカーポイントでパスを切断」ボタンをクリック。


    全て切断されました。
    スクリーンショット 2014-07-28 7月28日23.23.55 月.png


    2.切断したいオブジェクト以外にダミーオブジェクトを用意してダミー側の一部も選択された状態で切断してダミーオブジェクトを削除

    まず目的のオブジェクト以外に何かオブジェクトを作成します。
    ペンツールで始点と終点のみの直線を描くのがオススメです。
    スクリーンショット 2014-07-28 7月28日23.25.06 月.png

    ダイレクト選択ツールに切り替えて
    スクリーンショット 2014-07-28 7月28日23.25.18 月.png

    目的のオブジェクト全てとダミーオブジェクトの一部を同時に選択します。
    スクリーンショット 2014-07-28 7月28日23.25.26 月.png

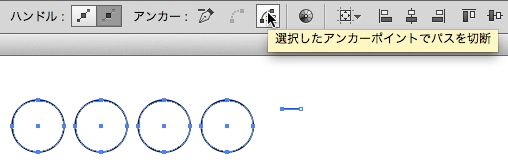

    「選択したアンカーポイントでパスを切断」ボタンをクリック。
    スクリーンショット 2014-07-28 7月28日23.25.38 月.png

    目的のオブジェクトは全てのアンカーポイントで切断できました。
    スクリーンショット 2014-07-28 7月28日23.25.51 月.png
    あとはダミーオブジェクトを削除すれば終了です。


    どこかしらパスの一部に選択されていない部分がないと使えませんが、
    ボタンクリックのみでほぼできてしまうのでとてもラクチンですね。
